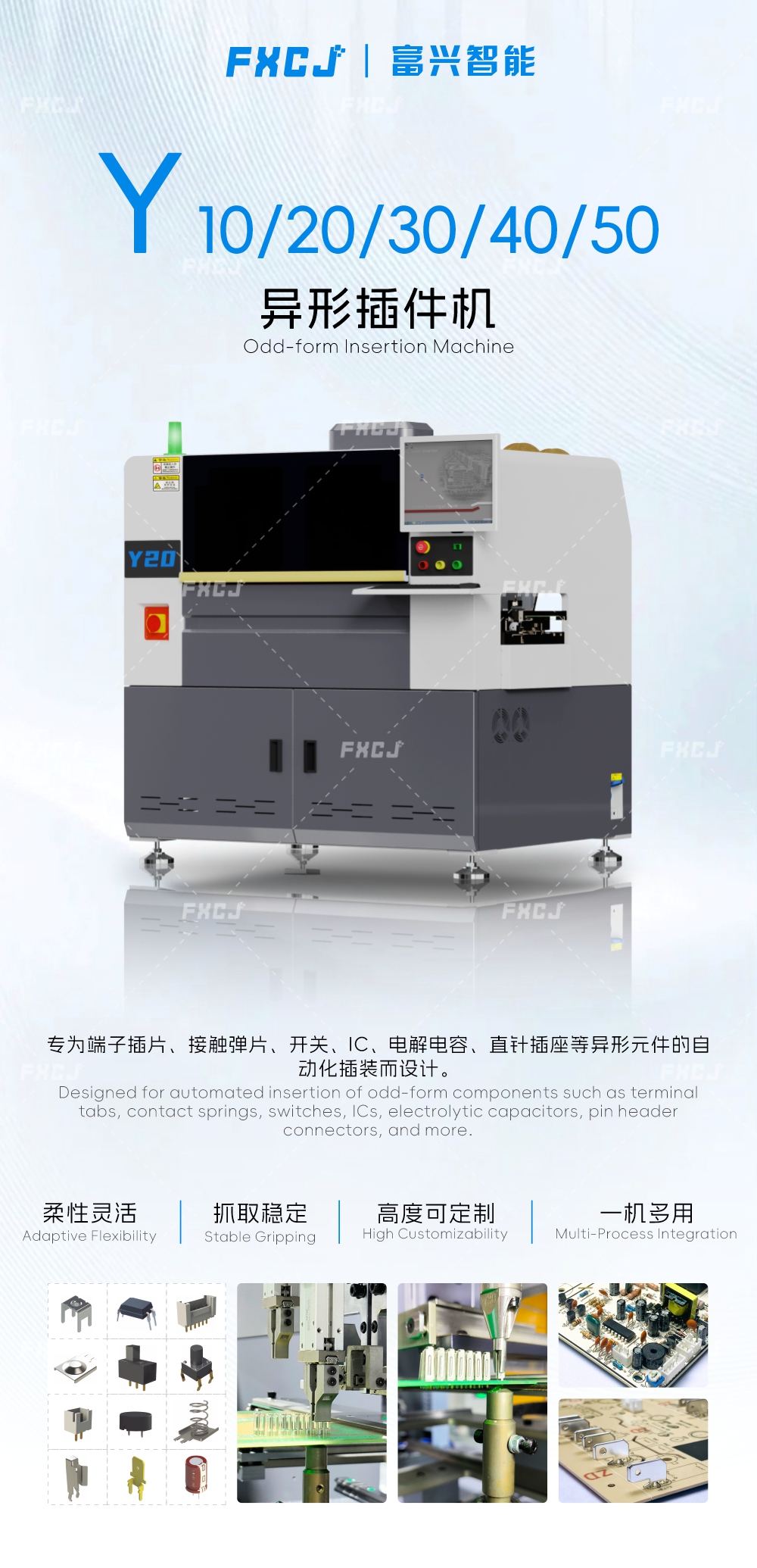

全自动异型插件机Y20
|

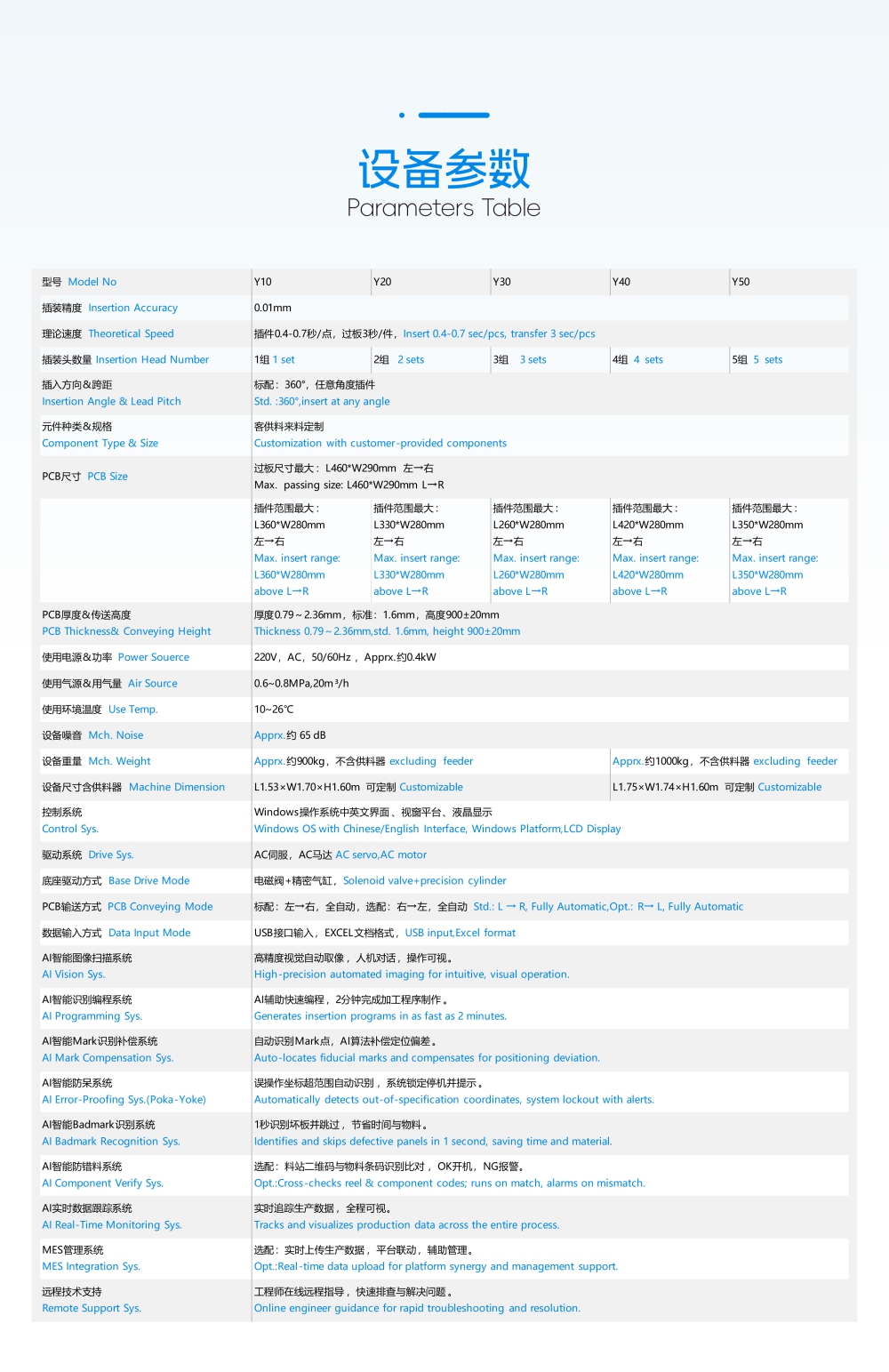

型号 Model No
|
Y10 | Y20 | Y30 | Y40 | Y50 |
|
插装精度 Insertion Accuracy |
0.01mm | ||||
|
理论速度 Theoretical Speed
|
插件0.4-0.7秒/点，过板3秒/件，Insert 0.4-0.7 sec/pcs, transfer 3 sec/pcs | ||||
|
插装头数量 Insertion Head Number
|
1组 1 set | 2组 2 sets | 3组 3 sets | 4组 4 sets | 5组 5 sets |
|
插入方向&跨距 Insertion Angle & Lead Pitch
|
标配：360°，任意角度插件 Std. :360°,insert at any angle |
||||
|
元件种类&规格 Component Type & Size
|
客供料来料定制 Customization with customer-provided components |
||||
|
PCB尺寸 PCB Size
|
过板尺寸最大：L460*W290mm 左→右 Max. passing size: L460*W290mm L→R |
||||
|
插件范围最大： L360*W280mm 左→右 Max. insert range: L360*W280mm above L→R |
插件范围最大： L330*W280mm 左→右 Max. insert range: L330*W280mm above L→R |
插件范围最大： L260*W280mm 左→右 Max. insert range: L260*W280mm above L→R |
插件范围最大： L420*W280mm 左→右 Max. insert range: L420*W280mm above L→R |
插件范围最大： L350*W280mm 左→右 Max. insert range: L350*W280mm above L→R |
|
|
PCB厚度&传送高度 PCB Thickness& Conveying Height
|
厚度0.79～2.36mm，标准：1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm, height 900±20mm |
||||
|
使用电源&功率 Power Souerce
|
220V，AC，50/60Hz ，Apprx.约0.4kW | ||||
|
使用气源&用气量 Air Source
|
0.6~0.8MPa,20m³/h | ||||
|
使用环境温度 Use Temp.
|
10~26℃ | ||||
|
设备噪音 Mch. Noise
|
Apprx.约 65 dB | ||||
|
设备重量 Mch. Weight
|
Apprx.约900kg，不含供料器 excluding feeder | Apprx.约1000kg，不含供料器 excluding feeder | |||
|
设备尺寸含供料器 Machine Dimension
|
L1.53×W1.70×H1.60m 可定制 Customizable | L1.75×W1.74×H1.60m 可定制 Customizable | |||
|
控制系统 Control Sys.
|
Windows操作系统中英文界面、视窗平台、液晶显示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display |
||||
|
驱动系统 Drive Sys.
|
AC伺服，AC马达 AC servo,AC motor | ||||
|
底座驱动方式 Base Drive Mode
|
电磁阀+精密气缸，Solenoid valve+precision cylinder | ||||
|
PCB输送方式 PCB Conveying Mode
|
标配：左→右，全自动，选配：右→左，全自动 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | ||||
|
数据输入方式 Data Input Mode
|
USB接口输入，EXCEL文档格式，USB input,Excel format | ||||
|
AI智能图像扫描系统 AI Vision Sys.
|
高精度视觉自动取像，人机对话，操作可视。 High-precision automated imaging for intuitive, visual operation. |
||||
|
AI智能识别编程系统 AI Programming Sys.
|
AI辅助快速编程，2分钟完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. |
||||
|
AI智能Mark识别补偿系统 AI Mark Compensation Sys.
|
自动识别Mark点，AI算法补偿定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. |
||||
|
AI智能防呆系统 AI Error-Proofing Sys.(Poka-Yoke)
|
误操作坐标超范围自动识别，系统锁定停机并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. |
||||
|
AI智能Badmark识别系统 AI Badmark Recognition Sys.
|
1秒识别坏板并跳过，节省时间与物料。 Identifies and skips defective panels in 1 second, saving time and material. |
||||
|
AI智能防错料系统 AI Component Verify Sys.
|
选配：料站二维码与物料条码识别比对，OK开机，NG报警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. |
||||
|
AI实时数据跟踪系统 AI Real-Time Monitoring Sys.
|
实时追踪生产数据，全程可视。 Tracks and visualizes production data across the entire process. |
||||
|
MES管理系统 MES Integration Sys.
|
选配：实时上传生产数据，平台联动，辅助管理。 Opt.:Real-time data upload for platform synergy and management support. |
||||
|
远程技术支持 Remote Support Sys.
|
工程师在线远程指导，快速排查与解决问题。 Online engineer guidance for rapid troubleshooting and resolution. |
||||
