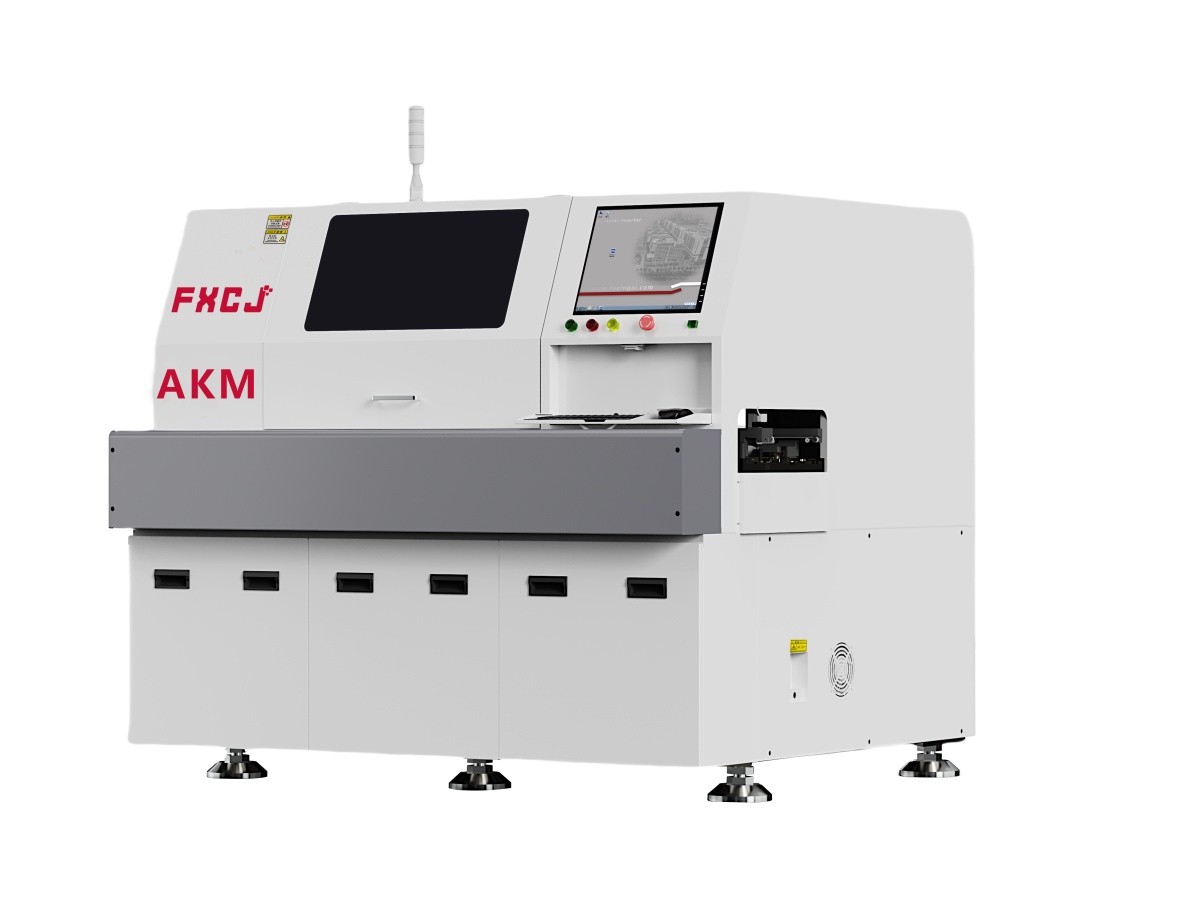

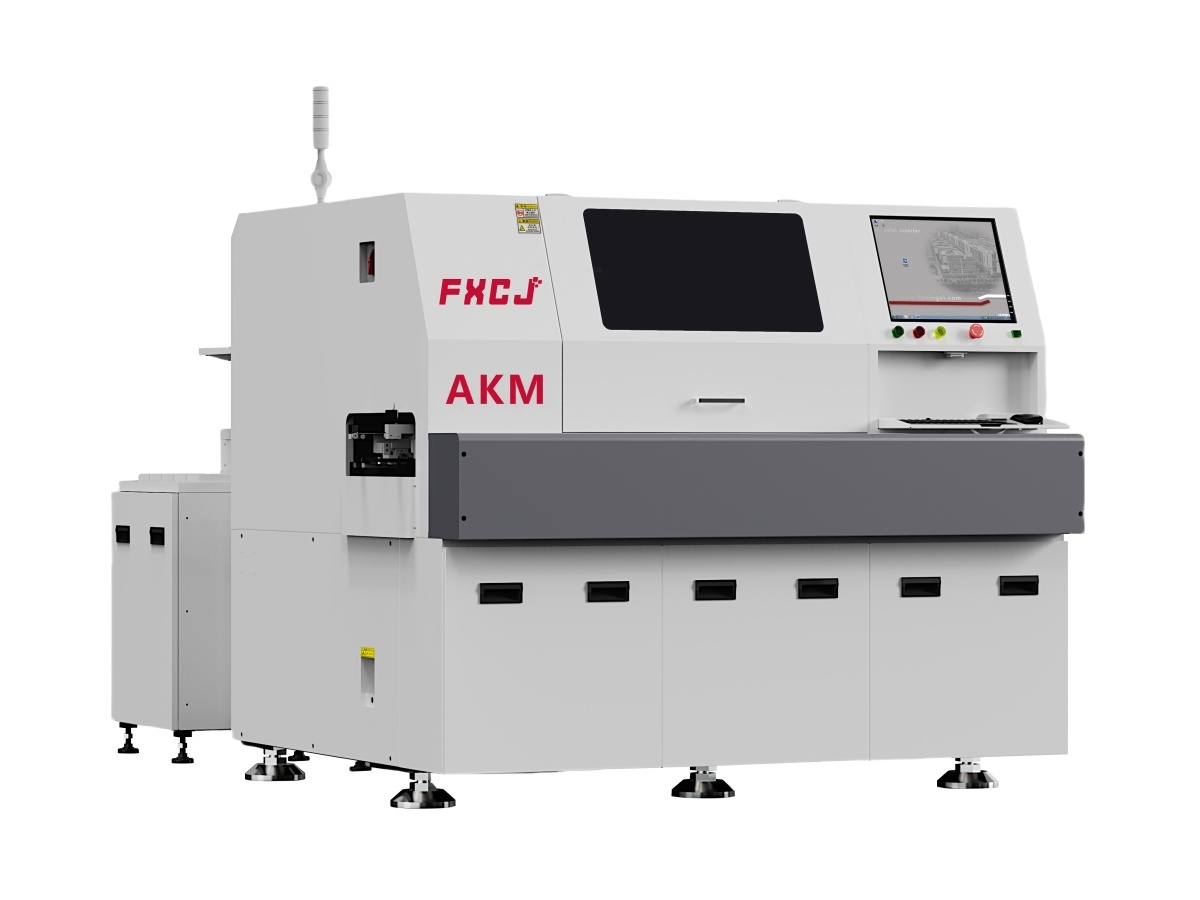

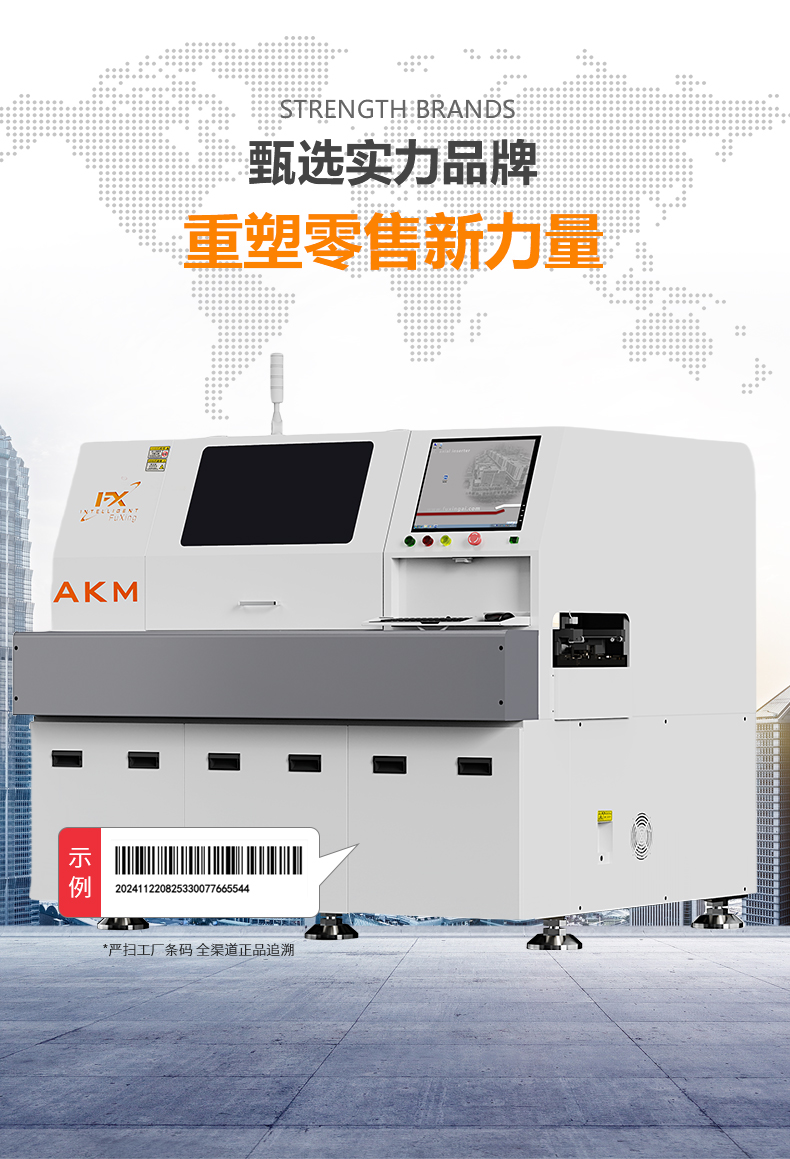

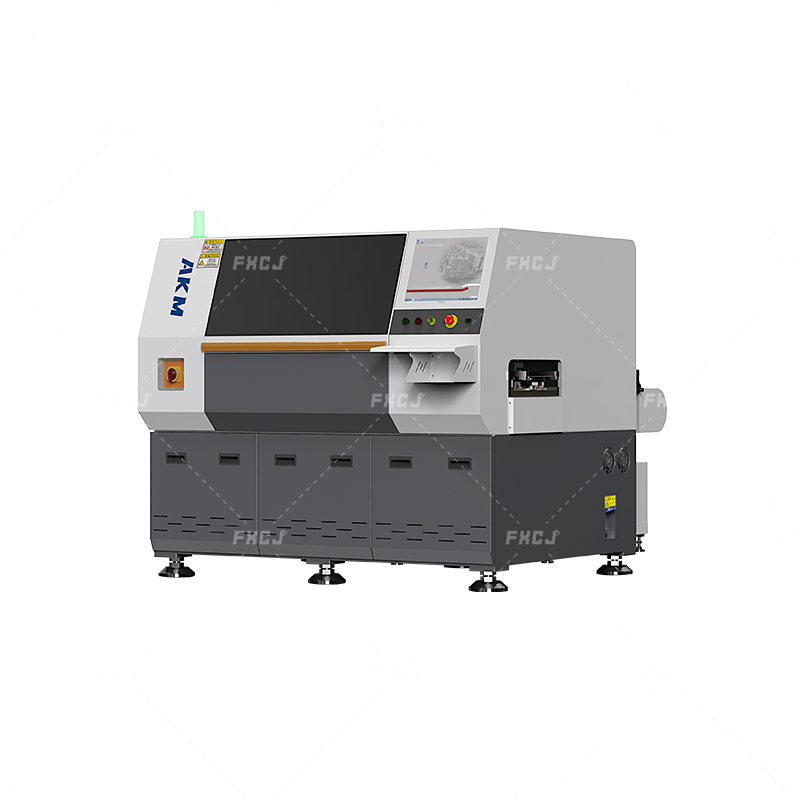

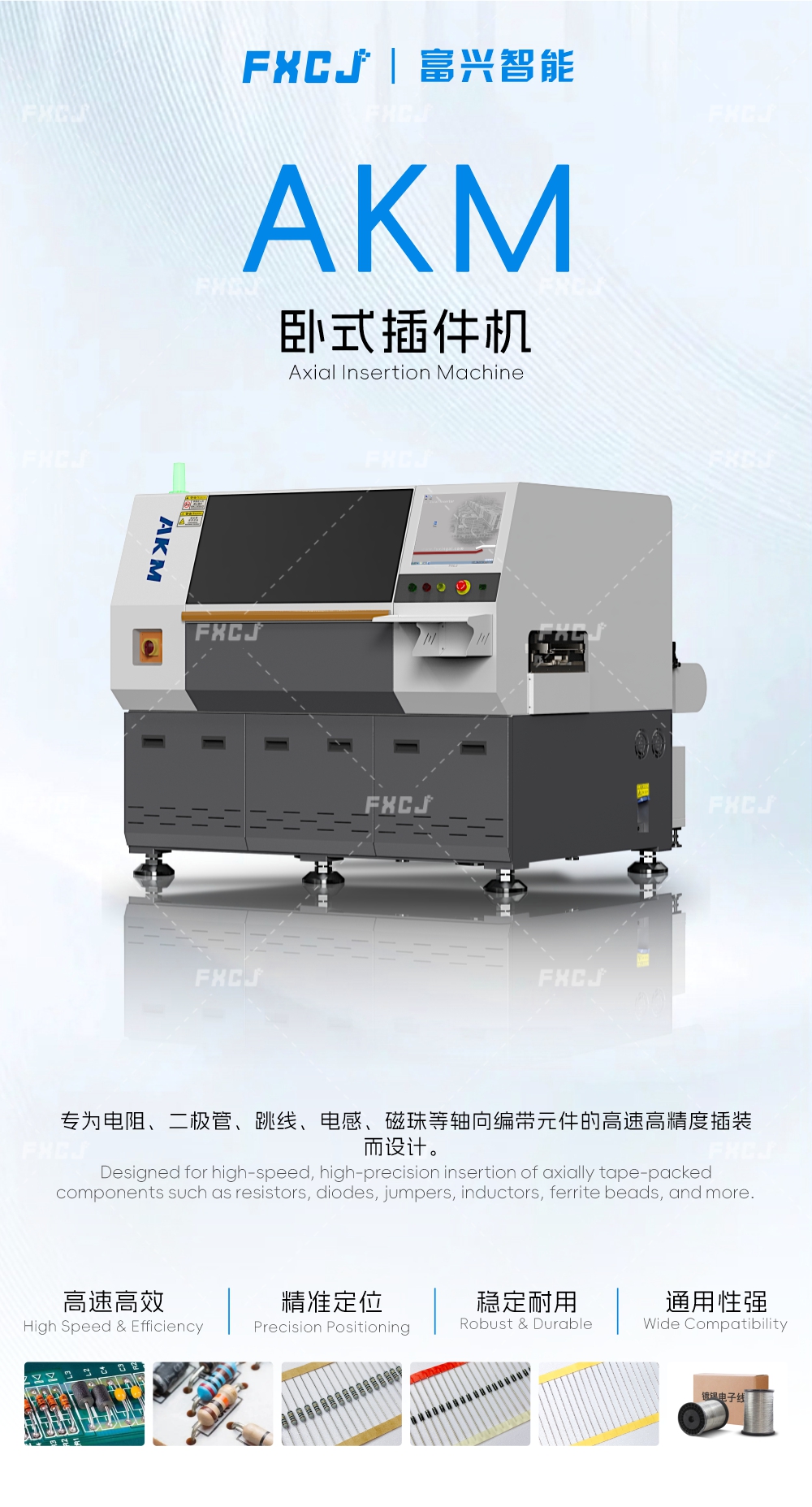

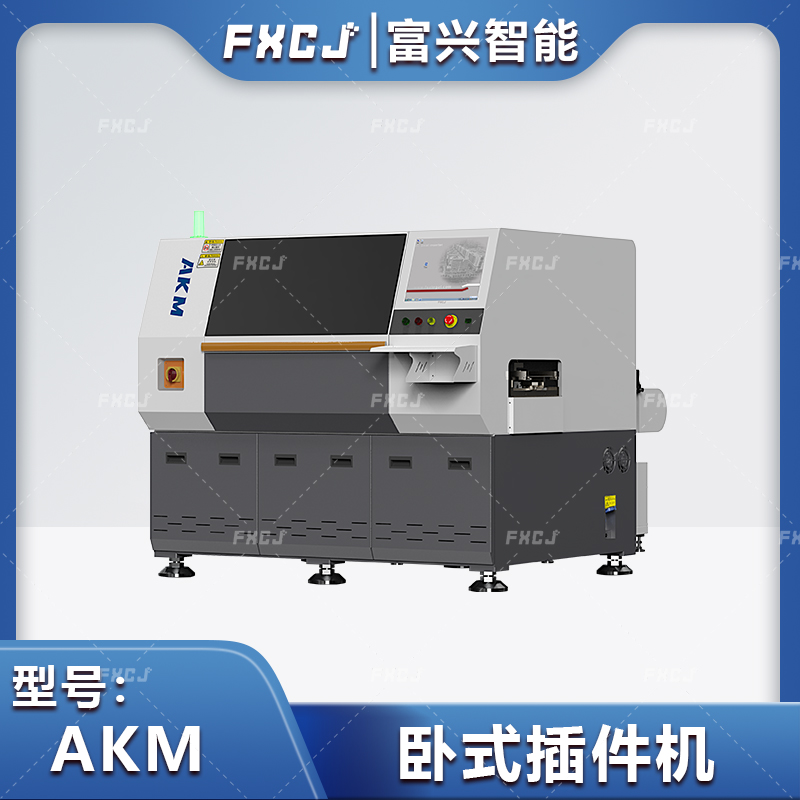

自动卧式插件机 ai自动插件机AKM

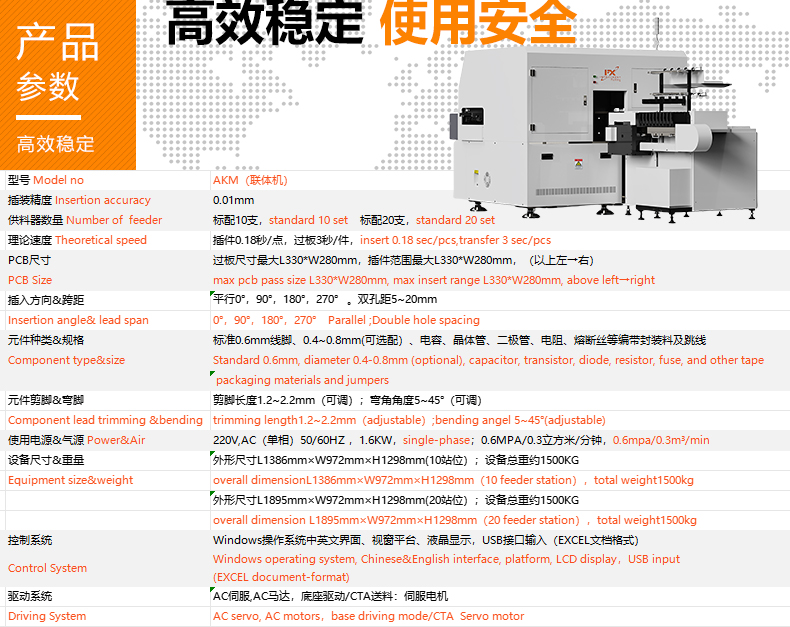

| 型号 Model no | AKM（联体机） | |
| 插装精度 Insertion accuracy | 0.01mm | |
| 供料器数量 Number of feeder |
标配10支，standard 10 set 标配20支，standard 20 set |
|
| 理论速度 Theoretical speed | 插件0.18秒/点，过板3秒/件，insert 0.18 sec/pcs,transfer 3 sec/pcs | |
| PCB尺寸 | 过板尺寸最大L330*W280mm，插件范围最大L330*W280mm，（以上左→右） | |
| PCB Size | max pcb pass size L330*W280mm, max insert range L330*W280mm, above left→right | |
| 插入方向&跨距 |
平行0°，90°，180°，270° 。双孔距5~20mm |
|
| Insertion angle& lead span | 0°，90°，180°，270° Parallel ;Double hole spacing | |

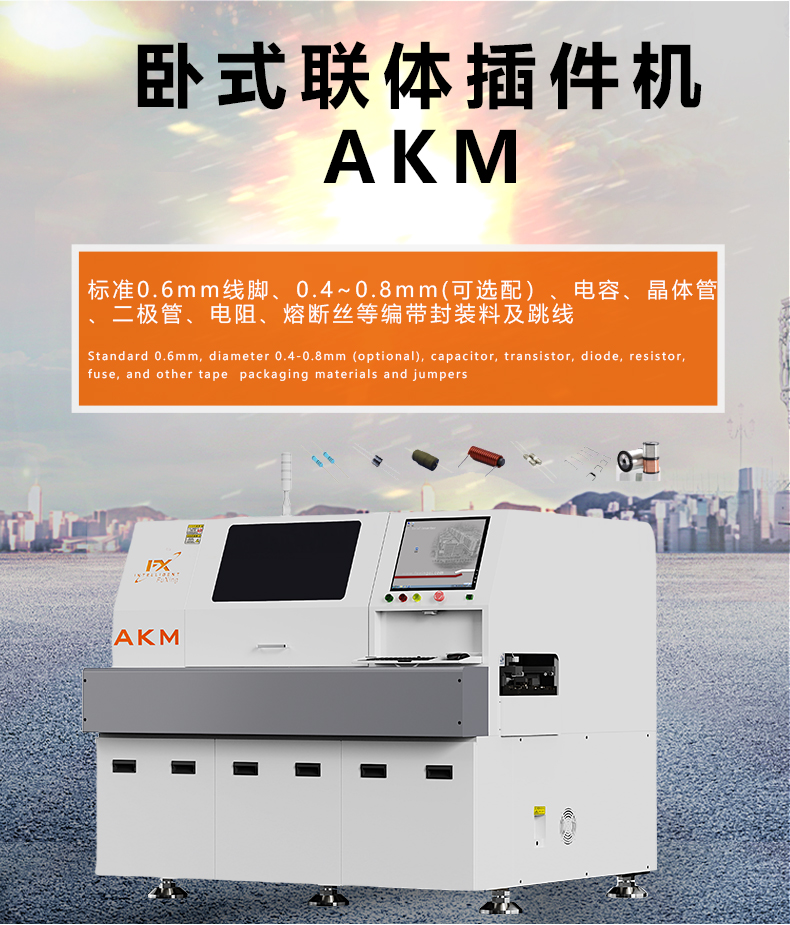

| 元件种类&规格 | 标准0.6mm线脚、0.4~0.8mm(可选配）、电容、晶体管、二极管、电阻、熔断丝等编带封装料及跳线 | |
| Component type&size | Standard 0.6mm, diameter 0.4-0.8mm (optional), capacitor, transistor, diode, resistor, fuse, and other tape | |
| packaging materials and jumpers | ||

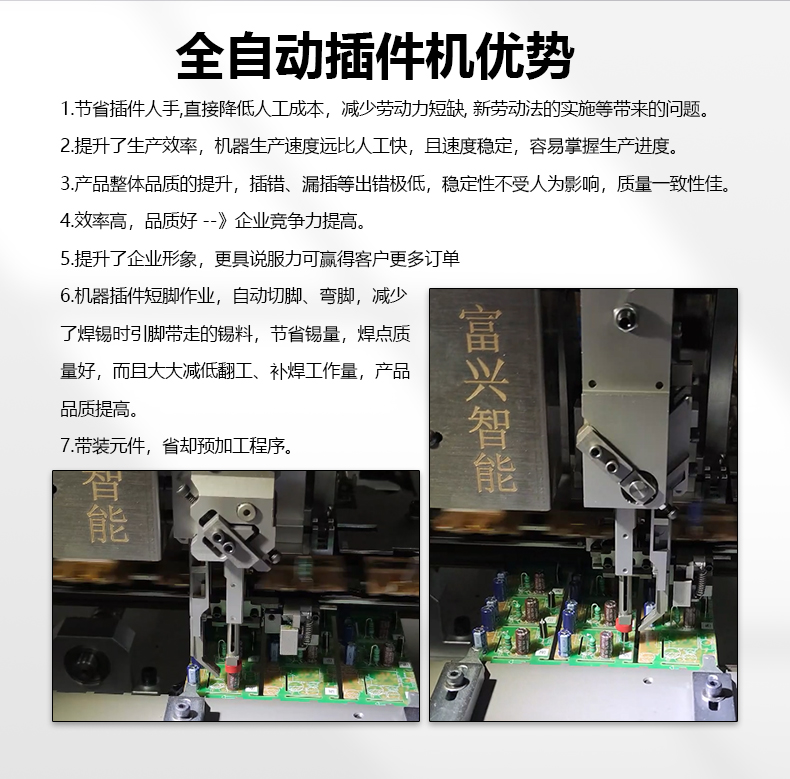

| 元件剪脚&弯脚 | 剪脚长度1.2~2.2mm（可调）；弯角角度5~45°（可调） | |
| Component lead trimming &bending | trimming length1.2~2.2mm（adjustable）;bending angel 5~45°(adjustable) | |
| 使用电源&气源 Power&Air | 220V,AC（单相）50/60HZ ，1.6KW，single-phase；0.6MPA/0.3立方米/分钟，0.6mpa/0.3m³/min | |
| 设备尺寸&重量 | 外形尺寸L1386mm×W972mm×H1298mm(10站位）；设备总重约1500KG | |
| Equipment size&weight | overall dimensionL1386mm×W972mm×H1298mm（10 feeder station），total weight1500kg | |
| 外形尺寸L1895mm×W972mm×H1298mm(20站位）；设备总重约1500KG | ||
| overall dimension L1895mm×W972mm×H1298mm（20 feeder station），total weight1500kg | ||
| 控制系统 | Windows操作系统中英文界面、视窗平台、液晶显示，USB接口输入（EXCEL文档格式） | |
| Control System | Windows operating system, Chinese&English interface, platform, LCD display，USB input (EXCEL document-format) | |
| 驱动系统 | AC伺服,AC马达，底座驱动/CTA送料：伺服电机 | |
| Driving System | AC servo, AC motors，base driving mode/CTA Servo motor | |
