规

格

参

数

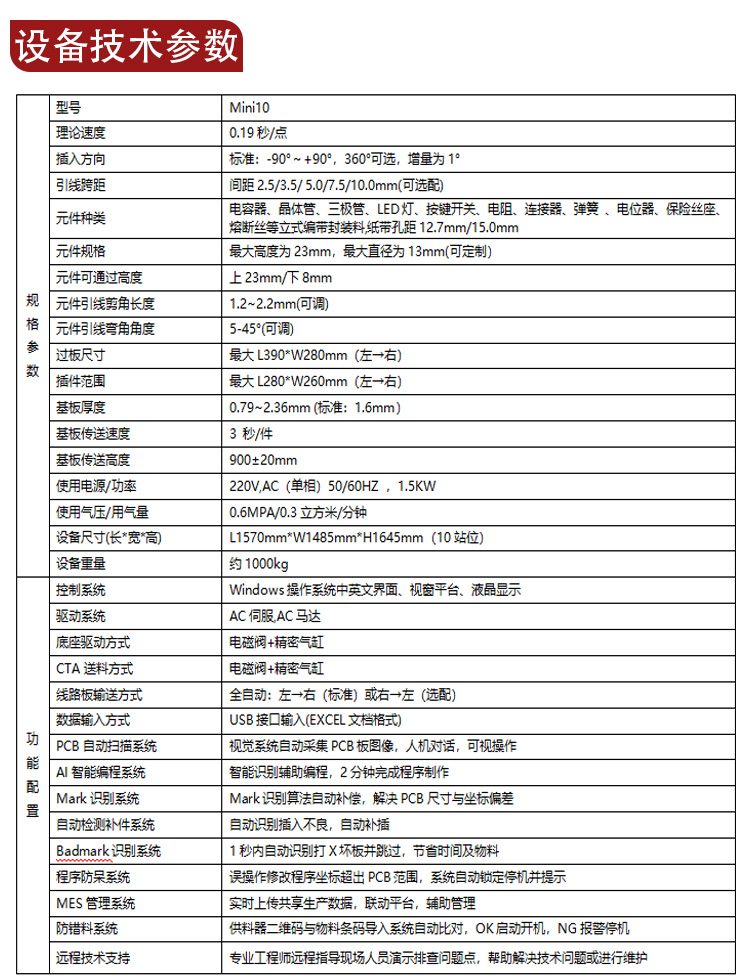

型号

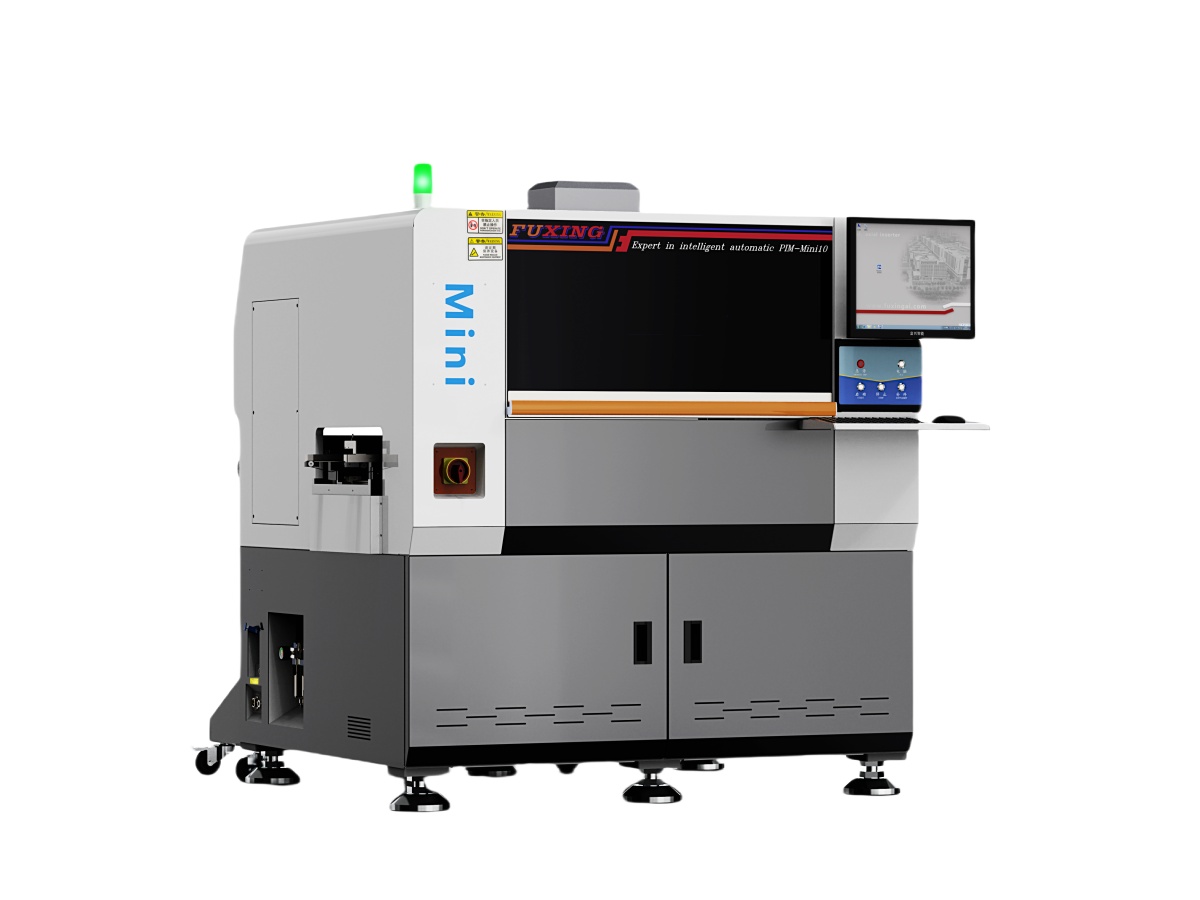

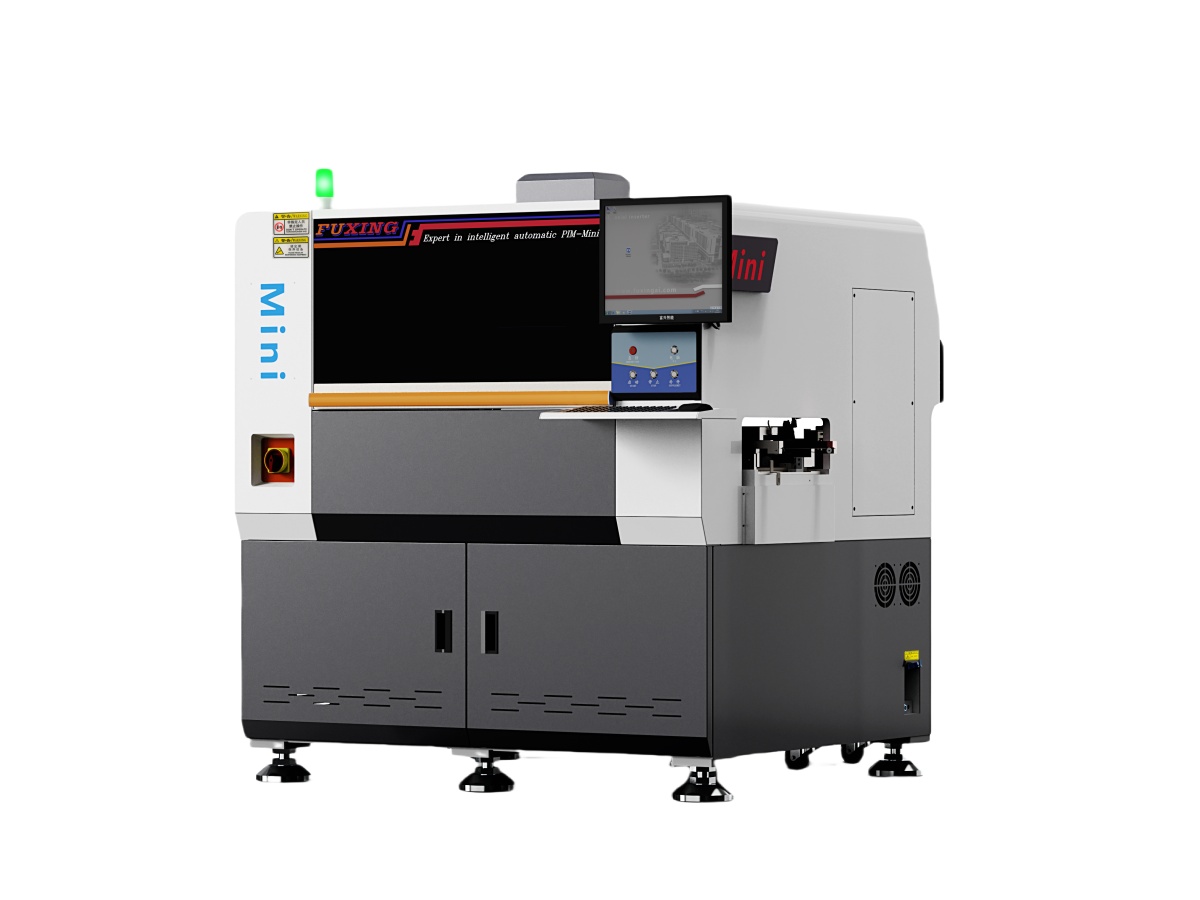

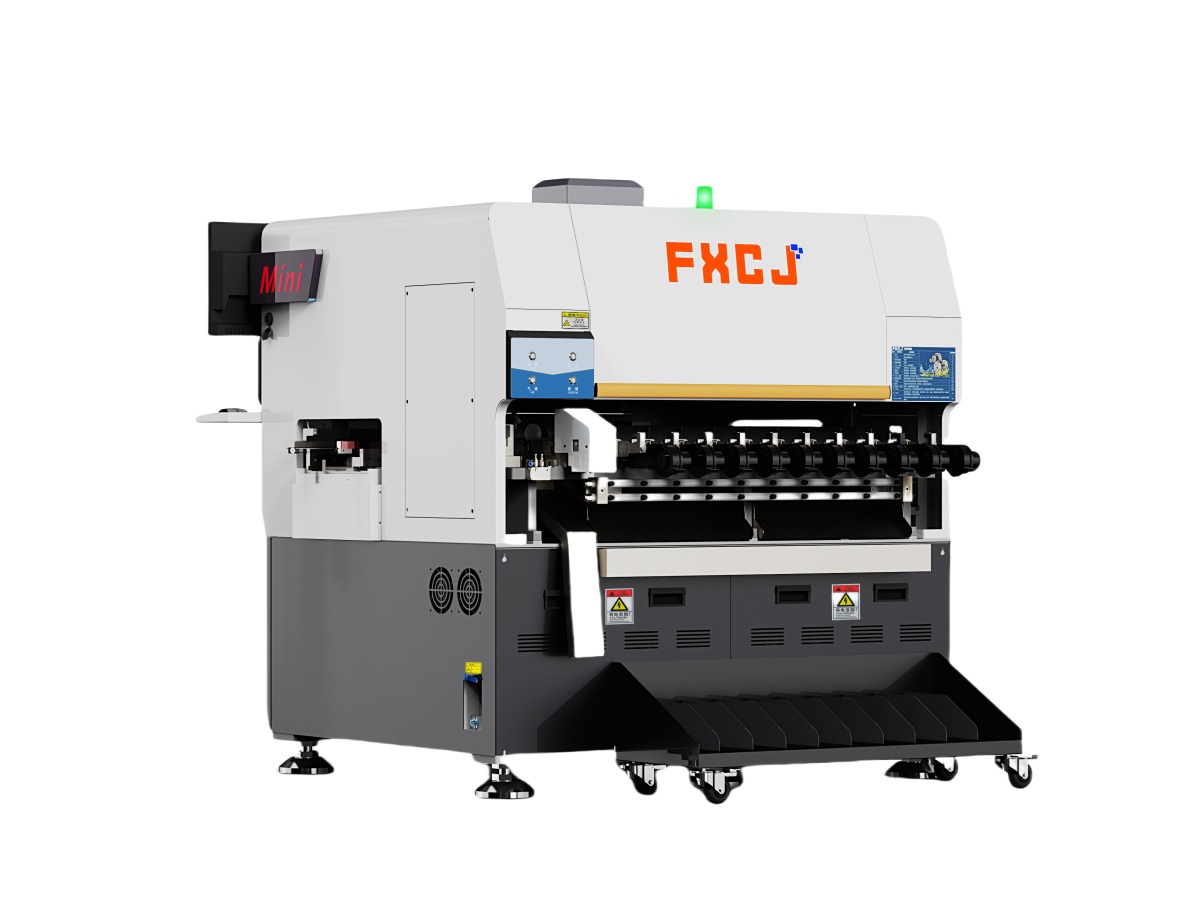

Mini10

理论速度

0.19秒/点

插入方向

标准：-90°～+90°，360°可选，增量为1°

引线跨距

间距2.5/3.5/ 5.0/7.5/10.0mm(可选配)

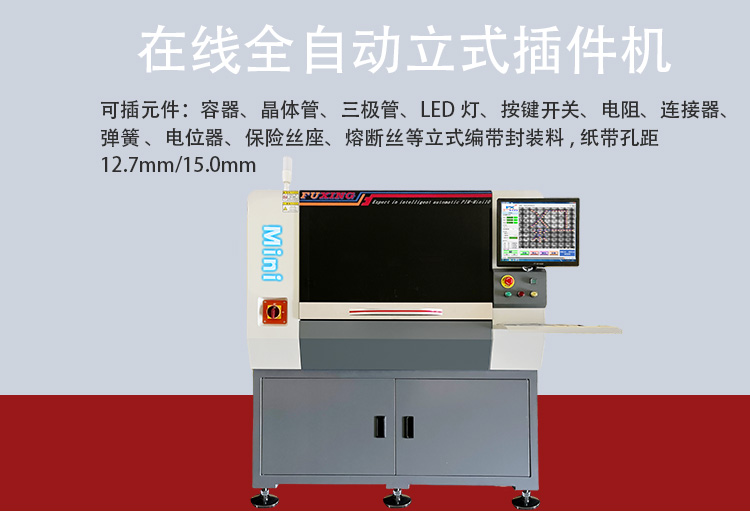

元件种类

电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、弹簧 、电位器、保险丝座、熔断丝等立式编带封装料,纸带孔距12.7mm/15.0mm

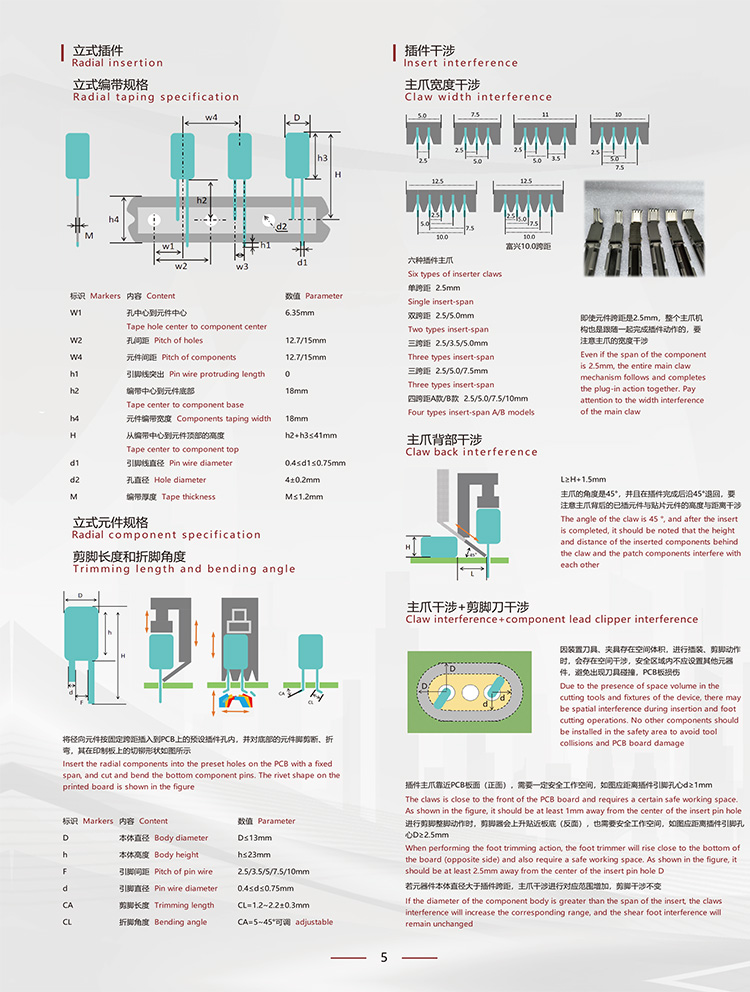

元件规格

最大高度为23mm，最大直径为13mm(可定制）

元件可通过高度

上23mm/下8mm

元件引线剪角长度

1.2~2.2mm(可调)

元件引线弯角角度

5-45°(可调)

过板尺寸

最大L390*W280mm（左→右）

插件范围

最大L280*W260mm（左→右）

基板厚度

0.79~2.36mm (标准：1.6mm）

基板传送速度

3 秒/件

基板传送高度

900±20mm

使用电源/功率

220V,AC（单相）50/60HZ ，1.5KW

使用气压/用气量

0.6MPA/0.3立方米/分钟

设备尺寸(长*宽*高)

L1570mm*W1485mm*H1645mm（10站位）

设备重量

约1000kg

功

能

配

置

控制系统

Windows操作系统中英文界面、视窗平台、液晶显示

驱动系统

AC伺服,AC马达

底座驱动方式

电磁阀+精密气缸

CTA送料方式

电磁阀+精密气缸

线路板输送方式

全自动：左→右（标准）或右→左（选配）

数据输入方式

USB接口输入(EXCEL文档格式)

PCB自动扫描系统

视觉系统自动采集PCB板图像，人机对话，可视操作

AI智能编程系统

智能识别辅助编程，2分钟完成程序制作

Mark识别系统

Mark识别算法自动补偿，解决PCB尺寸与坐标偏差

自动检测补件系统

自动识别插入不良，自动补插

Badmark识别系统

1秒内自动识别打X坏板并跳过，节省时间及物料

程序防呆系统

误操作修改程序坐标超出PCB范围，系统自动锁定停机并提示

MES管理系统

实时上传共享生产数据，联动平台，辅助管理

防错料系统

供料器二维码与物料条码导入系统自动比对，OK启动开机，NG报警停机

远程技术支持

专业工程师远程指导现场人员演示排查问题点，帮助解决技术问题或进行维护
